  개요

스크러버(Scrubber)란 기체를 액체에 접촉시켜, 기체 중 가용성(可溶性) 성분을 액상 중에 용해시키는 일련의 공정,

즉 '가스 흡수'를 목적으로 한 장치로써 이러한 장치를 주로 "스크러버(Scrubber)"또는 "가스 흡수탑(Gas Absorption Tower)"

이라 통칭하고 있다. 스크러버의 역할은 가스 흡수에만 국한 되는 것은 아니며, 실제로 스크러버(Scrubber)는 가스 흡수 외에

증류(蒸溜, Distillation), 증습(增濕, Humidification) 및 먼지(Dust)와 액적(液滴, Mist)의 제거 등 다양한 용도로 사용되고 있다.





  특징

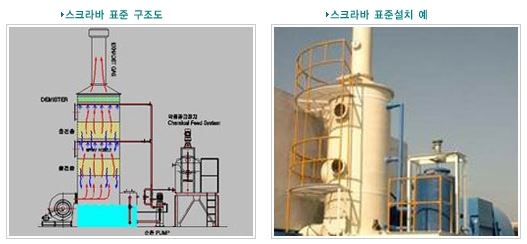

KUMHO Wet Scubber은 배출가스 처리 시 폭 넓게 사용하고 있으며 검증된 기술력을 바탕으로 처리 가스 중 분진은 물론

고농도의 유해 가스 처리도 가능하며, 효율의 고저 조정이 가능하도록 설계 제작되고 있다.



KUMHO SC-2000의 특징

  -  압력 손실이 적어 유지비용이 저렴하다.

  -  Dust, Mist 외 다양한 대기오염물질을 동시 제거 가능하도록 설계되어 있다.

  -  내부식성 재료 사용으로 수명이 길다. (F.R.P 사용시)

  -  가스 유량의 변동에 대해 안정된 흡수 효율을 발휘한다.

  -  다양한 동결 방지 대책으로 겨울철 운전에 대처 가능하다.





  적용 사업장

화학공장 등 유해가스 발생사업장

VOCs 발생사업장

도금공장 등 흄 발생사업장

폐수처리장, 분뇨처리장 악취 발생사업장

미세 입자상 물질 배출사업장

미세한 입자상 부유물 등 제거









 대표적인 처리오염 물질과 흡수액

KUMHO Wet Scrubber는 다양한 오염 물질이 처리 가능하지만 또한 중요한 것으로써 고효율을 위해 배출 오염물질

에 대하여 화학적 반응이 가장 잘 일어나는 흡수액을 선정해야 한다. 당사는 고효율의 충전층(Packed bad) 선정과 함께

고효율의 스크러버(Wet Scrubber) 제작에 꼭 필요한 요소이며, 다음 표와 같은 표를 예로 흡수액을 선정하도록 하고 있다.



 구분

 오염물질

흡수액

 화학 반응식

 대표 업종

 염기성

 암모니아

(NH3)

 H2SO4

HCl

NaOCI

2NH3 + H2SO4 → (NH4)2SO4

NH3 + HCI → HN4CI

2NH3 + 3NaOCI → N2 + 3NaCI + 3H2O

 축산농업, 양계장, 복합비료제조업,

전분제조업, 어장골처리장, 쓰레기처리장,

분뇨처리장, 하수처리장 등

 트리메틸아민

 (CH3)3N

 H2SO4

HCl

NaOCI

 (CH3)3N + H2SO4 → (CH3)3N·H2SO4

(CH3)3N + HCI → (CH3)3N·HCI

(CH3)3N + NaOCI → (CH3)3NO·NaCI

 축산농업, 복합비료제조업, 전분제조업,

어장골처리장, 쓰레기처리장, 분뇨처리장,

하수처리장 등

 산성

 황화수소

(H2S)

 NaOH

HCL

NaOCI

 H2S + 2NaOH → Na2S + 2H2O

H2S + NaOCI → NaCI + H2O + S(s)

H2S + 4NaOCI → H2SO4 + 4NaCl

 축산농업, 크레프트펄프공장, 전분제조업,

셀로판제조업, 비스코스레이온제조장,

화제장, 어장골처리장, 가죽처리장,

쓰레기처리장, 분뇨처리장, 하수처리장 등

 메틸메르캅탄

(CH3SH)

NaOH

NaOCI

 CH3SH + NaOH → CH3SNa + H2O

CH3SH + 3NaOCI → CH3SO3 + 3NaCI

 크레프트펄프공장, 어장골처리장,

쓰레기처리장, 분뇨처리장, 하수처리장 등

 중성

 황화메틸

 (CH3)2S

 NaOCI

 (CH3)2S + 3NaOCI → (CH3)2SO3 + 3NaCI

 크레프트펄프공장, 어장골처리장,

쓰레기처리장, 분뇨처리장, 하수처리장 등

 이황화메틸

 (CH3)2S2

 NaOCI

 (CH3)2S2 + 6NaOCI → 2CH3SO3H + 6NaCI

 크레프트펄프공장, 어장골처리장,

쓰레기처리장, 분뇨처리장, 하수처리장 등

 아세트알데히드

(CH3CHO)

 NaOCI

 CH3CHO + NaOCI + NaCl→ CH3COONa +

NaCI + H2O

 아세트알데히드제조공장, 아세트산제조공장,

아세트산비닐제조공장, 클로로프렌제조공장,

담배제조공장, 복합비료제조업,

어장골처리장

 스틸렌

(C6H5CHCH2)

 HCIO

 C6H5CHCH2 + HCIO → C6H5CHCHCH2CI

 스티렌제조공장, 폴리스티렌제조공장,

폴리스티렌가공공장, SBR제조공장,

FRP제품제조공장 등





 중요부품



1. 충전층 (Packed Bed)



충전층이란 유해가스와 흡수액이 접촉하는 곳으로서 유해가스를 흡수하는 것은 흡수액이므로

효율적인 흡수를 위하여 기·액 접촉면적을 크게 하여야 한다.

이 때 사용되는 것이 충전물(Packing)이며 충전탑 설계에 있어 핵심이 되는 부분이다.

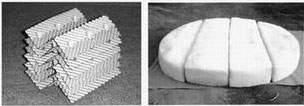

다음 그림은 각종 충전물의 예이다.









2. 액분산 장치 (Spray Nozzle)



오염물질을 효율적으로 제거하기 위해 충전층 위에 액분산을 위한 액분산 장치 즉, 스프레이 노즐 사이

(Spray Nozzle)을 이용하고 있으며, 또한 노즐 분사식은 충전층과 스프레이 노즐 사이에서 추가적인

흡수 현상을 기대할 수 있다.







3. 기·액 분리장치 (Mist Eliminator)

기·액 분리장치란 충전층과 액분산 장치를 통과한 미스트를 분리하는 장치로써 상승한 미스트는

최종적으로 배출가스를 처리한다. 이때 미스트(MIST)는 장치표면에서 관성 충돌원리에 의해

입자가 커져 자중에 의해, 이물질을 포함한 입자는 자연 낙하되며, 통과된 기체나 액체 성분을

함유한 기체는 불순물이 완전 제거된 청정가스(Clean Gas)가 되어 배기된다.




4. 약액 순환펌프 (Chemical Pump)

당사의 KUMHO Wet Scrubber은 C.F.C(Chemical Feed System)을 채택하고 있으며 흡수탑의

적정한 효율을 위해 일정한 양의 흡수액이 적절히 공급되어야 하므로 흡수액을 순환시키기 위해 순환

펌프는 매우 중요하다. 또한 부식과 순환수의 고형물에 대처하기 위한 마모 등을 신경써야 하므로

당사에서는 다양한 조건에 맞추어 재질을 선택하며 F.R.P, 스텐레스 스틸, 주철 등 다양한 제품을 사용

하고 있다. KUMHO Wet Scrubber의 펌프 형식은 많은 고형물이 함유된 용도에 맞추어 입형

(Vertical)형식의 논셀(Non-Seal) 형식을 많이 사용하고 있다.







 재질선정

Wet Scrubber는 거의 부식성 유체를 취급하고 있으며 습식으로 운전되므로 충분한 내부식성을 가지는 재질을 선정하는 것이

유리하다. 현재 사용되는 Wet Scrubber의 재질은 금속재에 SS, SUS이 엔지니어링 플라스틱으로는 F.R.P, P.V.C, P.P, P.E

등이 사용되기도 하지만 실제로는 거의 모든 적용에 있어 F.R.P가 주로 사용된다.


당사의 KUMHO Wet Scrubber 또한 F.R.P 재질의 Wet Scrubber로 주로 제작된다.


F.R.P의 재질 특성은 다음과 같이 표를 통하여 볼 수 있다.


 분류

 F.R.P

탄소강

(SS41)

 스텐레스강

(sus316)

 히스테로이

C

알루미늄

 염화비닐

(pvc)

 네오프렌고무

 폴리프로필렌

(PP)

 비중

 1.8/2.1

 7.87

 7.87

 7.89

 8.80

 1.45

 1.64

 0.91

 열변형온도 (℃)

 40/120

 -

 -

 -

 -

 70

 -

 60

 인장강도 (kg/㎟)

 20/30

 42

 52

 56.2

 8.5

 5.0/6.0

 8.9/3.5

 2.5/3.8

 영률

(kg/㎟ x 10²)

 15/25

 211

 197

 183

 70

 2.4/4.2

 0.7/4.2

 1.1/1.4

 선팽창계수

(㎝/㎝ ℃ x 10-5)

 1.7/2.0

 1.2

 1.6

 1.1

2.4

 7.0

 12/13

 11.0

 열전도율

 0.23/0.25

 41.5

 14.0

9.7

 199.5

 0.13

 0.10

 0.08

 염화초산

 0

 X

 X

 99% 이상

 X

 60% 이하

 X

 X

 옥살산 (수산)

 0

 X

 X

 X

 X

 60% 이하

 O

 O

 묽은 황산

 0

 X

 5% 이하

 O

 X

 60% 이하

 O

 O

 진한 황산

 75% 이하

 8.5% 이하

 85% 이상

 상온

 X

 60% 이하

 상온

 80℃, 50% 이하

 묽은 염산

 0

 X

 X

 O

 X

 60% 이하

 O



 진한 염산

 0

 X

 O

 O

 X

 60% 이하

 X

 20℃, 36% 이하

 진한 인산

 0

 X

 O

 O

 X

 60% 이하

 O

 95% 이하

 불화 수소산

 10% 이하

 X

 X

 X

 X

 60% 이하

 X

 O

 불화 규소산

 30% 이하

 O

 X

 X

 X

 60% 이하

 X

 O

 묽은수산화나트륨

 50% 이하

 O

 20% 이하

 20% 이하

 X

 60% 이하

 O

 20℃, 38% 이하

 묽은수산화칼륨

 50% 이하

 -

 20% 이하

 77% 이하

 X

 X

 O

 X

 암모니아수

 0

 X

 50% 이하

 O

 X

 O

 X

 X

 염소가스

 0

 X

X

 O

 X

 O

 X

 X

 이산화염소

 0

 X

 X

 O

 X

 O

 X

 O

 염화암모늄

 70% 이하

 X

 X

 O

 X

 60℃, 25% 이하

 O

 O







 표준제품사양




 아래와 같은 제품 사양은 통상적 기준에 따른 것으로써 설치 조건과 배출 시설물 종류, 오염 물질의 종류, 용도 등에 의해

설계 및 제작 사양 등이 변경될 수 있습니다.



 SPEC

 CAPACITY

 FAN

 순환 PUMP

 순환액량

 직경

 높이

 ㎡/min

 mmAq

 HP

 양정

 HP

 ℓ/min

 D

 H

 KH-30

 30

 200

 3

 18

 2

 90

 800

 4200

 KH-50

 50

 200

 5

 18

 3

 125

 1000

 4200

 KH-90

 90

 200

 7.5

 18

 3

 225

 1300

 4500

 KH-100

 100

 200

 10

 18

 5

 250

 1400

 4500

 KH-150

 150

 200

 15

 18

 5

 375

 1700

 4900

 KH-200

 200

 200

 20

 18

 5

 500

 200

 4900

 KH-250

 250

 200

 20

 18

 7.5

 625

 2200

 5100

 KH-300

 300

 200

 25

 18

 7.5

 750

 2400

 5100

 KH-500

 500

 200

 40

 18

 10

 1250

 3100

 5100
