개요
흡착탑(Activated Carbon Tower)이란 각종 유기성 가스 및 악취를 물리, 화학적 방법을 흡수, 흡착하여 제거하는 장치로써
분자층으로 구성된 고체 표면에 있는 원자 자유 결합과 가스만의 화학적 결합에 의하여 강한 흡착력이 가스를 흡착하는 설비이다.
이 설비는 유체(Gas) 분체가 고체표면(Surface of solid)에 접촉하여 부착(Adsorption)되는 원리를 이용한 것으로 이러한 흡착 현상을
이용하면 가스나 액체 또는 고체의 농도가 극히 낮을 경우라도 일정한 흡착제를 사용하면 선택적으로 제거할 수 있기 때문에
산업분야 및 환경방지 설비 등에 광범위하게 활용되고 있다.
특징

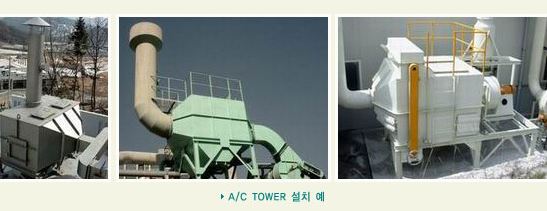

KUMHO A/C Tower는 악취 및 유해가스를 동시에 제거 가능하며, 폐수발생량이 없고 운전 및 보수비가 저렴하다는 장점을
갖고 있으며, 식품제조공장, 도장시설, 페인트 부스, 악취 발생 공장에 주로 적용된다.
적용 사업장
도료제조공장 등 화학공장 |
유기용제 등 VOCs 발생 업장 |
사료제조공장 |
식품제조공장 |
분뇨처리장, 폐수처리장 등 악취발생 업장 |
|
흡착제의 종류와 특성
활성탄
활성탄은 견과껍질(Nut Shell)이나 목재, 코코야자열매 껍질(Coconut Shell), 토탄(Peat), 과일씨(Fruit Pit), 석탄 등을 공기 없이
열처리(탄화)하여, 고온에서 증기로 활성화 한 것 이다. 이외 활성화제(Activating Agent)로는 스팀 대신에 염화아연, 염화마그네슘,
염화칼슘, 그리고 인산 등의 약품을 사용하기도 하지만 주로 고온의 스팀을 사용한다.
앞에서 기술한 것과 같이 무활성 목탄(Wood Charcoal)을 350~1000℃에서 진공 또는 공기, 수증기, 그리고 다른 어떤 활성화제로
활성화 하면 100배 이상의 흡착량을 증가시킬 수 있다. 이와 같은 활성화는 목탄으로부터 탄화수소 등 불순물을 제거하고,
자유 표면적을 보다 크게 노출하여 흡착성능을 향상시키기 위한 공정이다.

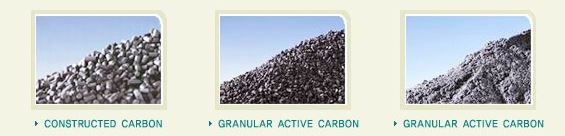

활성탄의 종류
· 조립 활성탄 (Constructed Carbon)
- 고가이지만 높은 흡착률을 보여 고농도의 가스 처리에 주로 이용된다.
· 입상 활성탄 (Granular Activated Carbon)
- 충분히 넓은 표면적을 갖고 고정상(Fixed bed)에서 압력강하가 적으면서 흡착된 물질을 비교적 쉽게 회수 할 수 있어 가장 널리
사용되고 있다.
· 분말탄 (Powdered Activated Carbon)
- 값은 싸지만 입상탄보다 질이 떨어지고 충전탑에 사용할 때 입력강하가 너무 크기 때문에 사용에 많은 제한이 있다.
또한 분말탄은 거의 재생할 수 없어 사용 후 폐기하여야 한다.
처리가능 가스 및 성능
품명 |
흡착성능 |
품명 |
흡착성능 |
품명 |
흡착성능 |
아크릴산 아크릴니트릴 아크릴산 에틸 아크릴 메틸 아세트 알데히드 아세톤 아니린 아밀 알코올 아밀 에테르 아류산 가스 알코올취 암모니아 이소 프로필 알코올 이소 프로필 에틸 이소프렌 외약품취 클로로포름 하수취(냄새) 식품취(냄새) 향료 초산 공장폐기물취 초산아민 옥탄 위산 불완전 연소가스 정유 석탄산 석탄매연 접착제 셀르로브 크레졸 체취 탄산가스 치즈냄새 조리장냄새 데칸 디젤기관 배기가스 톨루엔 동물취 도살장 냄새 동물의 사체 트로클로로에틸렌 트리클로로에탄 트리젠탄 치오펜 부틸 하이드로 프로판 프로필알콜 프로필에틸 프로필렌 유화수소 요드화수소 |
4 4 4 4 4 3 4 4 4 2 4 2 4 4 3 4 4 4 4 4 4 3 4 4 3 3 4 4 3 4 4 4 4 1 4 4 4 3 4 3 3 4 4 4 4 4 2 2 4 4 2 3 3 |
초산이소프로필 초산에틸 초산셀룰로오즈 초산부틸 초산프로필 초산메틸 삼산화요딘 사염화에틸 사염화에틸렌 사염화탄소 치오메틸아민 치오키산 싸이크로헥산 자동차배기가스 치메틸아니민 치메틸황산 수저 냄새 윤활유, 구리스 질산 소독제 식품의 방향 수소 마취제 테트라클로로에 나프타(석유) 나프타(타르) 나프틸렌 이염화에탄 이염화에틸렌 이염호프로판 어류취 부패취 니토킨 이산화질소 이산화에탄 니트로에탄 니트로글리세린 니트로톨루엔 니트로프로판 니트로벤젠 니트로메탄 메틸알콜 메틸에테르 오존 가죽취 가구취 과실취 가오린 방사성물질 방부제 방충제 요오드화포름 |
4 4 4 4 4 4 3 4 4 4 4 4 4 3 4 4 4 4 3 3 4 1 3 4 4 4 4 4 4 4 4 4 4 2 4 4 4 4 4 4 4 3 3 4 4 4 4 4 2 4 4 4 |
호스켄 스틸렌 무수초산 메탄 메틸에틸케톤 인돌 일산화탄소 에틸 에틸아민 에틸알콜 에틸에테르 에틸벤젠 에틸렌 에틸렌 옥사이드 메틸렌 클로로히드린 염화에틸 염화수소(염산) 염화메틸 염화메틸렌 염화비닐 염화부틸 염화프로필 염소 카르복실산 회분 부타디엔 부탄 키시렌 키산에틸 키산메틸 부틸알콜 부틸캡탄 클로로피크린 클로로부타디엔 클로로벤젠 유산 요산 요소 이염화탄소 연소가스 박테리아 피리딘클로로벤젠 필리틴산 피취 병원암샐냄새(악취) 표맥액 비료취 페인트냄새 핵산 헵탄 벤젠 펜탄 |
3 4 4 1 4 4 1 1 3 4 3 4 1 3 4 3 2 3 4 3 4 4 3 4 3 3 2 4 3 3 4 4 4 4 4 4 4 4 3 3 3 4 4 4 4 3 4 4 3 4 4 3 |
1 : 보통환경(약간의 흡착조건 기능) 조성에 효과적으로 얻을 수 있는 상태
2 : 조작 조건에 따라 효율성 취득
3 : 흡착성 충분 유효 활성탄 중량의 약 10~25% 흡착
4 : 흡착능력(최상) 활성탄 중량의 약 20~50% 흡착
표준제품사양
아래와 같은 제품 사양은 통상적 기준에 따른 것으로써 설치조건과 배출시설물 종류, 오염물질의 종류, 용도 등에 의해
설계 및 제작 사양 등이 변경될 수 있습니다.
SPEC |
Capacity |
W |
L |
H |
㎡/min |
mmAq |
mm |
mm |
|
KH-30 |
30 |
750 |
1220 |
1220 |
KH-50 |
50 |
1200 |
1520 |
1220 |
KH-80 |
80 |
1200 |
1520 |
1400 |
KH-100 |
100 |
1220 |
1500 |
1400 |
KH-150 |
150 |
1600 |
1600 |
1600 |
KH-200 |
200 |
1860 |
1800 |
2440 |
KH-300 |
300 |
2400 |
2000 |
2440 |
