개요

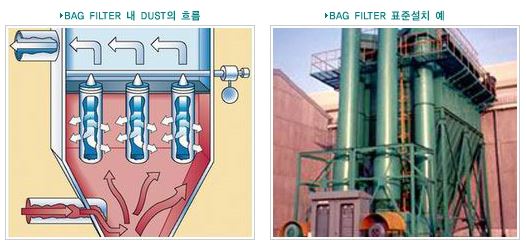

집진기(Bag Filter)란 배기 가스로부터 먼지 입자를 분리하는 방법 중 가장 광범위하게 사용되는 장치로써 그 원리는

각종 Dust가 함유된 배출가스를 나란히 설치된 여러 개의 여과재(Filter)에 통과시키면서 여과를 하는 장치이다.

이때 여과는 초기 단계에서는 여과재 단독의 여과가 진행되나, 시간이 경과함에 따라 먼지층이 형성되어 여과재상에 쌓이는

먼지층이 지지체로서 작용하여 먼지층에 의한 여과 현상이 나타나게 된다. 이때 미세분진은 이 먼지층에 의해 더욱 효율적

으러 포집되며, 이 먼지의 여과 효과는 펠트(Felt)상의 여과재보다 직물 여과재에서 더욱 중요시 된다.

여과 집진 장치는 0.5㎛ 이상에서는 99%이상의 효율을 가지며 0.01㎛에 대해서도 상당한 제거 효율을 가진다.

특징

당사의 집진기(Bag Filter)는 분진 처리에 가장 많이 사용되며, 에어 펄스젯(Air Pulse Zet)방식이나 기계식 방식을 채택

하고 있으며, 대규모 사업장에 적합하도록 고안되어 있다. 집진 효율이 높고 구조의 경량화 및 단순화로 고장의 위험을

최소한으로 줄인 제품이다.

KUMHO BG-2000의 특징

- 고속 여과가 가능하고 장치가 Compact하다.

- Dust에 의한 Filter Bag의 국소 마모가 적어 Filter Bag의 수명이 길다.

- 압력 손실의 상승 속도가 완만하기 때문에 고 함진 농도에서의 운전이 가능하다.

- 연속적인 분진 제거 방식으로 압력 손실이 일정하여 안정된 연속 운전이 가능하다.

적용 사업장

광물공장	목재공장	시멘트공장
화학공장	제약공장	의약품공장
염료작업	페인트작업	플라스틱공업
식품공업	사료공장	곡물공장
분진발생작업장	제분공장	비료공장
기타 입자상 물질 배출업소

집진농도에 따른 필터 재질 선정

집진용 Industry	사용처	Filter Bag Group	Temp. (℃)	Chemical Resistance
집진용 Industry	사용처	Pulse Air	Temp. (℃)	Acid	Alkali
시멘트	Raw Mill	Polyester(P.E)	130 ℃	Good	Poor
	Kiln Gas & Clinker	Nomex	200 ℃	Fair	Very Good
	Cement Mill	Glass	260 ℃	Very Good	Poor
	Coal Mill	Polyester(P.E)	130 ℃	Good	Poor
제철제강주물	전기로	Polyester(P.E)	130 ℃	Good	Poor
	건물집진	Polyester(P.E)	130 ℃	Good	Poor
	Shot Blast	Polyester(P.E)	130 ℃	Good	Poor
	큐폴라	Nomex	200 ℃	Fair	Very Good
	석회 소성로	Polyester(P.E)	130 ℃	Good	Poor
Carbon Black	Carbon Black 제조	Nomex	200 ℃	Fair	Very Good
	Carbon Black 제조	Glass	260 ℃	Very Good	Poor
	타이어 제조	Polyester(P.E)	130 ℃	Very Good	Poor
비철용해	Fume 집진	Polyester(P.E)	130 ℃	Good	Poor
		Polyester(P.E)	80 ℃	Good	Excellent
		Ryton	190 ℃	Excellent	Excellent
		Acrylic(P.E)	120 ℃	Excellent	Fair
Plastic P.V.C A.B.C Resin	원자재 회수	Polyester(P.E)	130 ℃	Good	Poor
Boiler	목재보일러	Nomex(P.E)	200 ℃	Good	Very Good
		Glass	260 ℃	Very Good	Poor
		Acrylic	120 ℃	Very Good	Fair
	벙커C유 보일러	Nomex(Antiacid)	200 ℃	Good	Very Good
		Glass	260 ℃	Very Good	Poor
		Ryton	190 ℃	Excellent	Excellent
	석탄보일러	Nomex(Antiacid)	200 ℃	Good	Very Good
		Glass	260 ℃	Very Good	Poor
		Ryton	190 ℃	Excellent	Excellent
		Tefaire	250 ℃	Excellent	Excellent
		tefron	240 ℃	Excellent	Excellent
Asphalt Plant	Asphalt Production	Nomex	200 ℃	Fair	Very Good
		Nomex(Antiacid)	200 ℃	Good	Very Good
		Acrylic(Dralon)	120 ℃	Very Good	fair
기타	일반 Dust 포집	Polyester(P.E)	130 ℃	Good	Poor

중요부품

1. Bag Cage Tube

직경은 ￠100~￠300, 길이는 500mm~10,000mm, 사용 조건과 재질 (SUS.SS등)에 따라 다양하게 제작되며,

직선 10~24선까지 별도 주문 사양도 제작 하고 있다.

종류

① Snap Ring Type

② Flange Type (Venturi 결합형)

③ Band Type

④ Gro Over Snap With Clip

⑤ Twopiele Type (2단 분리형)

⑥ Square Type

2. Diaphragm Valve

본체 상부에 장착되는 부분으로 압축 공기를 순간적으로 Air Pulse로 발생시키는 장치로써,

백필터에 정착하고 있는 분진을 Shaking하게 하여 집진효율을 높여주는 장치이다.

종류는 다양하나 당사는 현재 그림과 Coupling Type의 Diaphragm Valve를

사용하고 있다.

3. Multi Timer Controller

이 장치는 순간적으로 Filter Bag을 탈진하기 위해 전기 신호로 Diaphragm Valve의

Solenoids 장치를 동작시키는 장치로써 Pulse의 순차적 작동을 제어하는 것으로써, 매

Pulse의 동작 시간은 0.016초~1.65초까지 조정 가능하다.

4. Screw Conveyor + Rotary

백필터를 운전하는 중에 Dust를 연속 배출하기 위한 장치로써 Hopper내의 Dust를 Screw

Conveyor에 의해서 Rotary Valve로 유도되어 배출한다. 이때 Hopper의 내부와 외부의

기밀은 Rotary Valve에 의해서 유지된다.

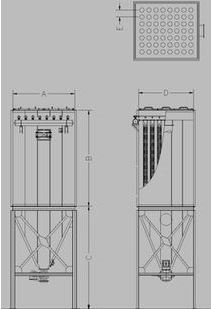

5. Bag Filter 구조도

표준제품사양

SPEC	CAPACITY	FAN		A	B	C	D
SPEC	㎡/min	mmAq	HP	mm	mm	mm	mm
KH-50	50	300	5.5	1220	2700	2600	1220
KH-70	70	300	7.5	1550	2700	2800	1550
KH-100	100	300	10	1800	2700	3000	1800
KH-150	150	300	15	2240	3000	3200	2240
KH-200	200	300	20	3050	3500	3800	2680
KH-300	300	300	25	2900	2900	3920	2440
